Velocity™ EBSD カメラ

Velocity™超高速動作型EBSD検出器は、実サンプルで最高のインデックス精度で最速のマッピングを実現します。CMOSセンサーを搭載したVelocity™は、高速、高感度、低ノイズを兼ね備えています。

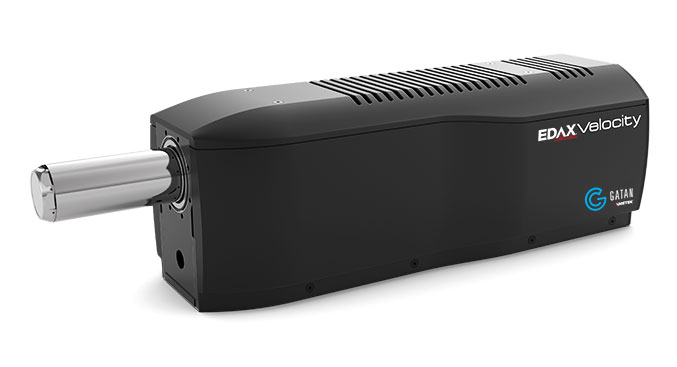

Velocity™ EBSD Camera Series
Velocity™ - 1秒間に最大4,500点

最大99％以上の指数付け成功率で、このスピードを達成できます。この速度では、バンド検出を改善するために120 x 120ピクセルの画像を利用します。この画像解像度とEDAXの実績のある3バンド法を組み合わせることで、変形した微細構造を正確に評価するための特別な処理を必要とせずに、0.1°以下の方位精度が得られます。

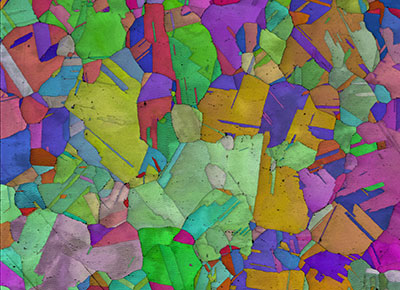

EBSD orientation map from Inconel 600 collected at 3,000 indexed points per second at 11 nA beam current with >99% indexing success.
インコネル600のEBSD方位マップ、11nAのビーム電流で3,000点/秒で収集、99％以上の指数付け精度。

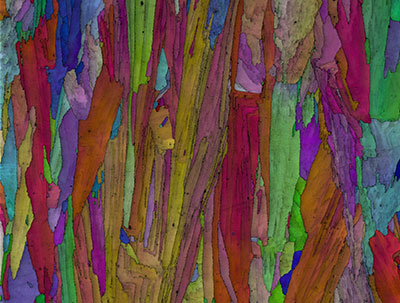

EBSD orientation map from additively manufactured Inconel 718 collected at 4,500 indexed points per second at 25 nA beam current.
25nAのビーム電流で4,500点/秒の収集、インコネル718のEBSD方位マップ。

Velocity™の性能は、対称性が低いサンプル、マルチフェーズ、変形構造を含む幅広い範囲の材料にまで及びます。 Velocity™は、材料分析に必要なデータ品質で、実サンプルにおいても高速のデータ収集ができます。

Velocity™をEDAX EDS検出器と一体化することで、最高の収集速度で、効率的なEDS-EBSD同時分析が可能です。 ChI-Scan™と組み合わせることで、正確な相分離が行えます。

機能と利点

最大4,500点/秒の測定スピード
  • SEM生産性の向上、In-situ実験、3D EBSDのために、EBSDマップをわずか数分で収集できます。
高速、低ノイズのCMOSセンサー
  • センサーは、最高感度でEBSD指数付けを行うための高感度、低ノイズ、120 x 120ピクセルの画像を提供
0.1°以下の高精度方位測定
  • 標準の指数付け方法で、変形した微細構造の明確な特性評価
高精度指数付け
  • EDAXの実績のある3バンド法と特許取得済みのConfidence Indexは、困難な実サンプルに対して高い指数付け精度を実現します。
高速EDS-EBSD同時分析
  • Velocity™は、最高速度での効率的なデータ収集を行えるよう、EDAX EDS検出器との組合せに最適化されています。
EBSD Phase map from a dual phase ferritic and austenitic steel collected at ≈ 2,500 indexed points per second
2,500点/秒で収集された二相フェライトおよびオーステナイト鋼のEBSD相マップ
EBSD IPF Orientation map collected from an additively manufactured Titanium implant at ≈ 2,500 indexed points per second
2,500点/秒で収集された、チタン3Dプリント製インプラントのEBSD IPF方位マップ
