NPAR

Neighbor Pattern Averaging & Reindexing (NPAR™) は、後方散乱電子回折 (EBSD) パターンから結晶方位を測定する革新的なアプローチです。バンド検出性能は、EBSDパターンにおける信号雑音比 (SNR) によって異なります。より速いカメラフレームレートを得るために、カメラゲインを使用して信号を増幅することで、パターンにノイズが増え、SNRが減少します。ノイズが許容限度を超えると、バンド検出は信頼性を失い、指数付け性能が低下します。検出器のゲインを減らし、複数のフレームをまとめて平均化することで、ノイズレベルを下げることができますが、これらのアプローチの両方で、EBSDパターン収集と方位マッピングの両方に必要な取得時間が長くなります。
Neighbor Pattern Averaging & Reindexing (NPAR™)

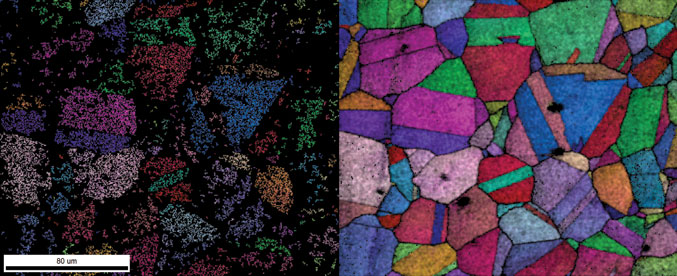

NPARでは、マッピンググリッド上の最も近い周辺部のEBSDパターンを用いて、収集されたEBSDパターンが平均化され、その後、再指数付けされます。このアプローチは、フレーム平均化と同様、画像ノイズを低減しますが、関連する時間ペナルティはありません。これはパターンのSNRを改善し、指数付け性能を損なうことなく、EBSD検出器を従来の使用よりも高いゲイン設定で使用できるようにします。

特長と利点

  • EBSD 検出器は、従来の指数付けよりも高いノイズレベルでの操作が可能。
  • 従来のフレーム指数付けよりも速い取得率
  • 安定したビーム電流での高い収集率または低いビーム電流とエネルギーでの安定した収集率が選択できます。
  • ビームセンシティブな試料と非導電性試料に最適
  • In-Situ実験と3D実験に最適
