はじめに
EDAX® OIM Analysis™ は微細構造特性評価のための電子線回折結晶方位(EBSD) データ解析機能のベンチマークです。OIM Analysis 9.1の導入により、この解析機能に新しいユーザーインターフェースが統合され、新規ユーザーと既存ユーザーの両方にとって、学習曲線が短縮され、解析を最大限に活用し、材料へのより深い理解を得ることができます。
解析例と考察
インターフェースは、他の一般的なソフトウェアアプリケーションに馴染みのあるリボンバー方式を採用しています。図1にベーシックリボンを示します。よく使う機能はこのパネルに用意されており、グラフィカルなアイコンと説明文の両方で表示されるため、簡単に使いこなすことができます。

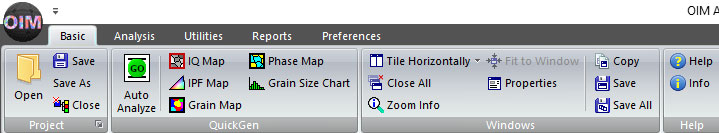

図 1. ワンクリック分析を可能にする自動解析ボタンを備えたベーシックリボンバー
ベーシックパネルで最も目立つのは自動解析ボタンです。このボタンは、逆極点図（IPF）方位マップ、EBSDパターンのイメージクオリティー（IQ）マップ、フェーズマップ（多相材料を解析する場合）、結晶粒マップ、粒度分布など、一般的な解析に用いられる一連の一般的なEBSDアウトプットを自動的に作成します。図2は、シグマ相領域が追加された二相鋼試料におけるこの分析例です。この自動分析機能は、測定された微細構造データのまとめをワンクリックで即座に提供し、幅広い材料に対して必要な解析をガイドします。
図 2. シグマ相が存在する二相鋼のワンボタンベーシック解析
ユーザーはテンプレートを使用して、様々な材料の解析をカスタマイズできるようになりました。これにより、プロジェクトツリーに必要なマップ、プロット、チャートを追加できます。例えば、マップやプロットのカラースケールを指定したり、マップやチャートの定義された結晶方位に対する角度範囲を変更したりできます。一度定義したテンプレートは保存、再利用、または他のOIM Analysisユーザーと共有したり、EDAX APEX™およびOIM Analysisでレポートを作成したりできます。図3は、 FCC材料の(111)ファイバー集合組織と変形微細構造を分析するために設計されたテンプレートを示しています。
図 3. FCC(111)ファイバー集合組織と変形微細構造用に定義されたテンプレートの解析コンポーネントを示すOIM解析プロジェクトツリー
図4に示すように、解析パネル上のこれらのテンプレートを使用することで、ワンボタン解析を拡張できます。この例では、ファイバー集合組織の解析と変形解析のテンプレートが自動解析ボタンに追加されています。画像はアルミニウム薄膜のファイバー集合組織解析の結果を示しています。この機能により、ユーザーは類似試料を解析する際に、迅速かつ一貫性があり、再現性の高い解析が可能になります。

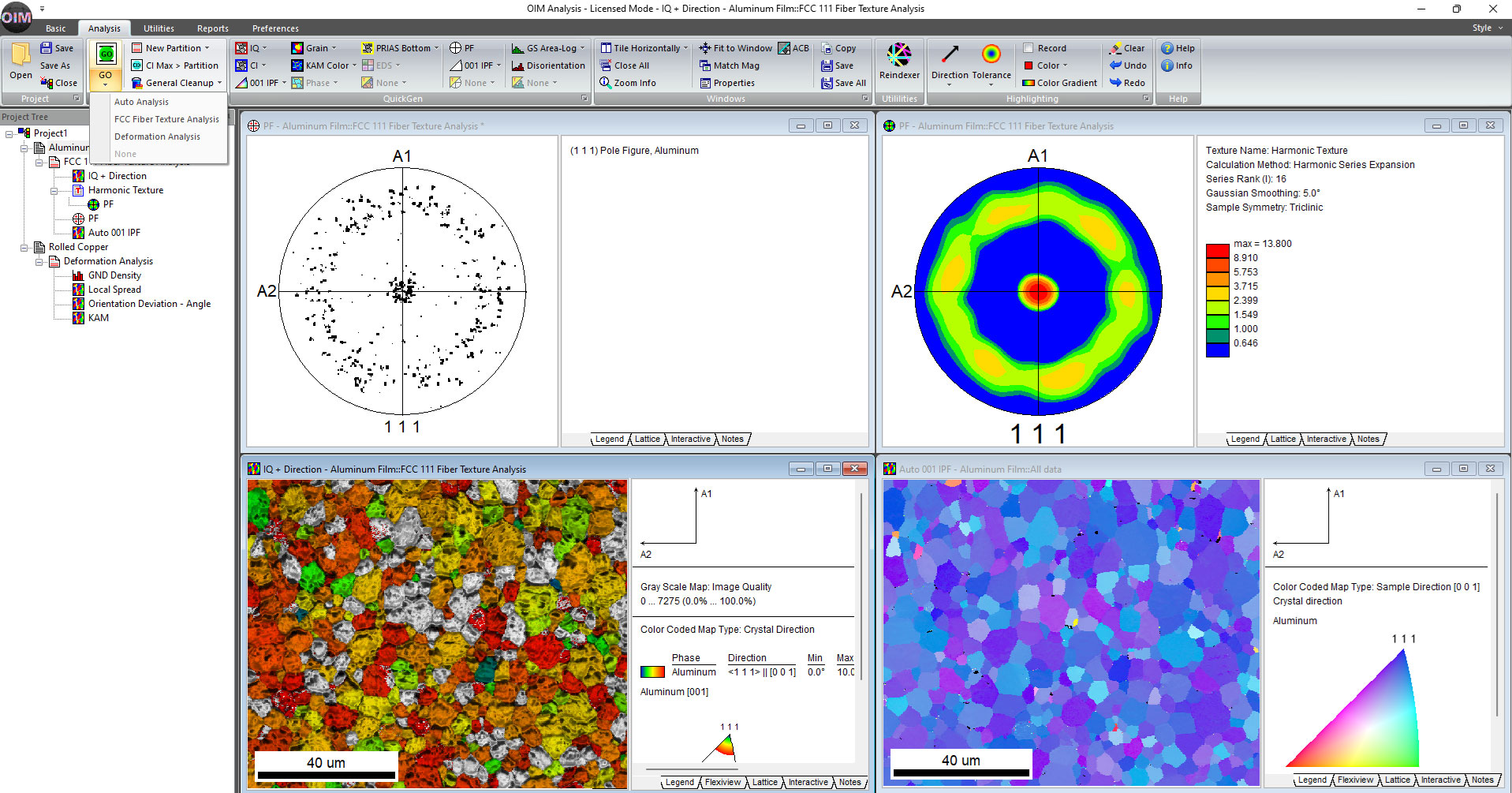

図 4. テンプレートベースの解析のためのワンボタンオプションと（111）ファイバー集合組織を持つアルミニウムフィルムの解析結果を示す分析パネル.
まとめ
OIM Analysis 9.1は、プログラムの解析能力と新たなユーザーインターフェースを組み合わせることで、ユーザーの生産性を向上させます。この革新的なアプローチにより、特定の特性評価要件に合わせてカスタマイズ可能なワンボタン分析を実現し、結果を得るまでの時間を短縮するとともに、特性評価プロセスの効率を最大化します。
