画像品質測定を用いた部分再結晶化鋼試料の解析

Matt Nowell, EDAX

画質(IQ)値は、EBSDパターンにおける観測されたバンドの強度およびシャープネスの尺度である。この値は、測定位置での結晶格子の品質に強く影響される。ローカライズされた塑性ひずみ、粒界、およびサンプル調製不良は、測定されたIQ値をすべて低下させる可能性があります。

Analysis of Partially Recrystallized Steel Specimen Using Image Quality Measurements

Figure 1: 部分的に再結晶化した鋼サンプルからの画質マップ。この画像では、所与の点における測定されたIQ値が低いほど、濃淡の濃淡が濃くなる。欠陥のないグレインのいくつかの明るい領域と、格子歪の保持された他のより暗い領域があることは明らかである。

Analysis of Partially Recrystallized Steel Specimen Using Image Quality Measurements

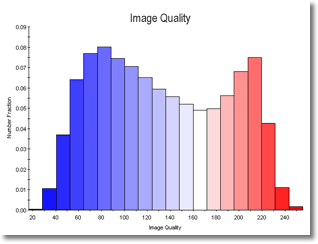

Figure 2: 画質分布のヒストグラムチャート。バイモーダル分布が観測され、各分布は陰影付けされている。図2の分布は、IQマップ上で簡単に強調表示できます。対応するマップを図3に示します。この分布から、赤で示された高品質データの割合も決定できます。

画質分布のヒストグラムチャート。バイモーダル分布が観測され、各分布は陰影付けされている。図2の分布は、IQマップ上で簡単に強調表示できます。対応するマップを図3に示します。この分布から、赤で示された高品質データの割合も決定できます。

Analysis of Partially Recrystallized Steel Specimen Using Image Quality Measurements
Figure 3

Analysis of Partially Recrystallized Steel Specimen Using Image Quality Measurements

高IQ値と微細構造の再結晶化された部分との間の相関関係は、各粒子内の配向不良を評価することによってさらに確認することができる。これを行うために、各点について、その点とその近傍点との間の平均的な方位差が計算されるが、5度より大きい方位差を有する点は除外される。結晶粒界を決定するために使用された基準が5度を超えるような誤配向であるため、個々の結晶粒に計算を効果的に限定します。

Analysis of Partially Recrystallized Steel Specimen Using Image Quality Measurements

Analysis of Partially Recrystallized Steel Specimen Using Image Quality Measurements

Figure 4: 結果のマップこのマップでは、1度未満の平均ミスアラインメントを持つ点は赤色に、1度以上のミス率を有する点は青色で塗りつぶされています。試験の際に、微細構造の再結晶化されていない成分と再結晶化されていない成分とを区別するための2つのタイプの測定の合理的な合意が存在する。
